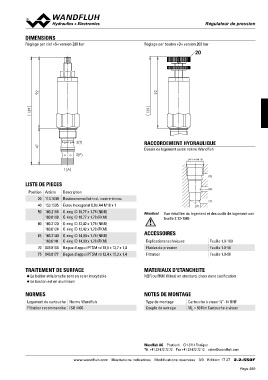

DIMENSIONS RRéégduulactteeuurr ddee pprreessssiioonn

Réglage par clef «S» version 200 bar Réglage par bouton «D» version 200 bar

20

139 139
92 92

47 3(T) RACCORDEMENT HYDRAULIQUE
2(P)
Dessin de logement selon norme Wandfluh

7/8"-14 UNF-2B

1(A)

(3)

LISTE DE PIECES

Position Article Description (2)
20
40 113.1049 Bouton normalisé incl. contre-écrou Attention! (1)
50 (1)
153.1505 Écrou hexagonal 0,8d A4 M10 x 1
Vue détaillée du logement et des outils de logement voir
160.2188 O-ring ID 18,77 x 1,78 (NBR) feuille 2.13-1045
160.6188 O-ring ID 18,77 x 1,78 (FKM)

60 160.2120 O-ring ID 12,42 x 1,78 (NBR) ACCESSOIRES
160.6124 O-ring ID 12,42 x 1,78 (FKM)
Explications techniques
65 160.2140 O-ring ID 14,00 x 1,78 (NBR) Fluides de pression Feuille 1.0-100
160.6141 O-ring ID 14,00 x 1,78 (FKM) FIltration Feuille 1.0-50
Feuille 1.0-50
70 049.8166 Bague d'appui PTSM rd 10,8 x 13,7 x 1,4

75 049.8177 Bague d'appui PTSM rd 12,4 x 15,3 x 1,4

TRAITEMENT DE SURFACE MATERIAUX D'ETANCHEITE

◆ Le boîtier et la broche sont en acier inoxydable NBR ou FKM (Viton) en standard, choix dans codification
◆ Le bouton est en aluminium
NOTES DE MONTAGE
NORMES
Type de montage Cartouche à visser 7⁄8“-14 UNF
Logement de cartouche Norme Wandfluh Couple de serrage MD = 50 Nm Cartouche à visser
Filtration recommandée ISO 4406

Wandfluh AG Postfach CH-3714 Frutigen
Tél. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com

www.wandfluh.com Illustrations indicatives Modifications réservées 3/3 Edition: 17 27 2.2-550F
