Module aDmigpiltiafilcaamtepulrifdieigr imtaol dSuDl7e

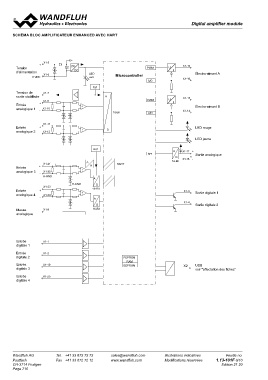

SCHÉMA BLOC AMPLIFICATEUR ENHANCED AVEC HART

X1-5 DC PWM U X1-15
+ DC I
Microcontroller
Tension LED Électro-aimant A
d'alimentation vert A/D
X1-16
X1-6 Ref
0 VDC

Tension de X1-7

sortie stabilisée A U X1-13
10-Bit I
Entrée X1-9 PWM
+ +- A/D Électro-aimant B

analogique 1 X1-10 X1-14
-

Entrée X1-11 +- D LED rouge
analogique 2 + LED jaune

X1-12
-

Ref A X1-17 +

SPI D Sortie analogique
12-Bit
X1-18 -

X1-21 A HART
+ H
Entrée - X1-22
analogique 3 +-
H-GND
A
Entrée X1-23 H-GND D X1-3 Sortie digitale 1
analogique 4 + +-
16-Bit X1-4
- X1-24
A Sortie digitale 2
D
Masse X1-8
analogique 16-Bit

Entrée X1-1 FEPROM X2 USB
digitale 1 X1-2 RAM voir "affectation des fiches"
X1-19
Entrée X1-20 EEPROM
digitale 2

Entrée
digitale 3

Entrée
digitale 4
