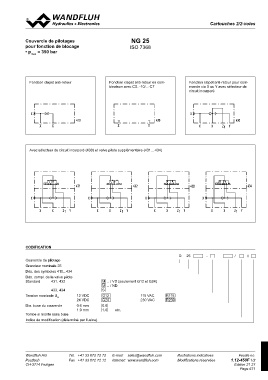

Page 671 - Softbound_Edition_19_fr

Valve en cCaarrttoouucchheeàs 2/2-voies

Couvercle de pilotages NG 25
pour fonction de blocage
• pmax = 350 bar ISO 7368

Fonction clapet anti-retour Fonction clapet anti-retour en com- Fonction clapet anti-retour pour com-
binaison avec CS..-10/...-C7 mande via X ou Y avec sélecteur de
circuit incorporé

Avec sélecteur de circuit incorporé (430) et valve pilote supplémentaire (431... 434)

CODIFICATION

D 25 - / #

Couvercle de pilotage R115
R230
Grandeur nominale 25

Dés. des symboles 410...434

Dés. compl. de la valve pilote

Standard 431, 432 M .. / VD (seulement G12 et G24)
M .. / ND
433, 434 S

Tension nominale UN 12 VDC G12 115 VAC
24 VDC G24 230 VAC

Dia. buse du couvercle 0.6 mm 0.6
Tombe si monté sans buse 1.0 mm 1.0 etc.

Indice de modification (déterminé par l’usine)

Wandfluh AG Tél. +41 33 672 72 72 E-mail: sales@wandfluh.com Illustrations indicatives Feuille no.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Modifications réservées 1.12-450F 1/2
CH-3714 Frutigen
Edition 21 27
