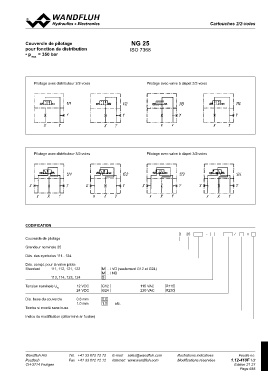

Valve en cCaarrttoouucchheeàs 2/2-voies

Couvercle de pilotage NG 25
pour fonction de distribution
• pmax = 350 bar ISO 7368

Pilotage avec distributeur 2/2-voies Pilotage avec valve à clapet 2/2-voies

Pilotage avec distributeur 3/2-voies Pilotage avec valve à clapet 3/2-voies

CODIFICATION

D 25 - / #

Couvercle de pilotage R115
R230
Grandeur nominale 25

Dés. des symboles 111...124

Dés. compl. pour la valve pilote

Standard 111, 112, 121, 122 M .. / VD (seulement G12 et G24)
M .. / ND
113, 114, 123, 124 S

Tension nominale UN 12 VDC G12 115 VAC
24 VDC G24 230 VAC

Dia. buse du couvercle 0.6 mm 0.6
Tombe si monté sans buse 1.0 mm 1.0 etc.

Indice de modification (déterminé ar l’usine)
