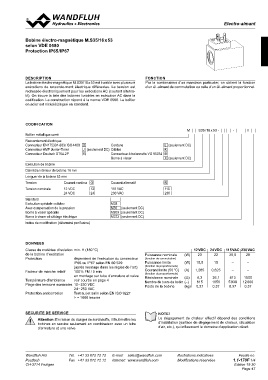

EElelcetcrtoro-a-iamimanantst

Bobine électro-magnétique M.S35/16 x 53
selon VDE 0580
Protection IP65/IP67

DESCRIPTION                                                                 FONCTION
La bobine électro-magnétique M.S35/16 x 53 est livrable avec plusieurs      Par la combinaison d’un manchon particulier, on obtient la fonction
exécutions de raccorde-ment électrique différentes. La tension est
redressée électroniquement pour les exécutions AC (courant alterna-         d’un él.-aimant de commutation ou celle d’un él.-aimant proportionnel.
tif). On trouve la liste des bobines livrables en exécution AC dans la
codification. La construction répond à la norme VDE 0580. Le boîtier
en acier est nickelé/zingué en standard.

CODIFICATION

                                                                                                          M     S35 /16 x 53 -    -#

Boîtier métallique carré

Raccordement électrique

Connecteur EN175301-803 / ISO 4400 D                Cordons                     L (seulement DC)

Connecteur AMP Junior-Timer           J (seulement DC) Câbles                   K

Connecteur Deutsch DT04-2P            G             Connecteur à baïonnette VG 95234 B

                                                    Borne à visser              X (seulement DC)

Exécution de bobine

Diamètre intérieur de bobine 16 mm

Longuer de la bobine 53 mm

Tension                   Courant continu G         Courant alternatif          R

Tension nominale          12 VDC                12  115 VAC                     115
                          24 VDC                24  230 VAC                     230

Standard                                            M28
Exécution spéciale «câble»                          M35 (seulement DC)
Avec compensation de la pression                    M209 (seulement DC)
Borne à visser spéciale                             M222 (seulement DC)
Borne à visser et câblage électrique

Indice de modification (déterminé par l’usine)

DONNEES

Classe du matériau d’isolation min. H (180 °C)                                                                  12 VDC  24 VDC    115 VAC 230 VAC
                                                                                                                   23      22       25,5 28
de la bobine d’excitation                                                   Puissance nominale (W)
                                                                                                                  15,5     15
Protection                   dépendent de l’exécution du connecteur         (fonction de commutation)
                                                                                                                 1,285   0,625
                             IP65 ou IP67 selon EN 60 529                   Puissance limite              (W)                     ––
                                                                                                                  6,3     26,1
                             (après montage dans les règles de l’art)       (fonction de proportionnels)          815    1656
                                                                                                                  0,37    0,37
Facteur de marche relatif 100 % FM / 5 min                                  Courant limite (50 °C) (A)                            ––

                             en montage sur tube d’armature et valve        (fonction de proportionnels)

Température d’ambiance voir courbe en page 4                                Résistance nominale (Ω)                                413    1500
                                                                                                                                  5 930  12 000
Plage des tensions nominales 10 – 250 VDC                                   Nombre de tours du bobin (–)                          0,37    0,37

                             24 – 250 VAC                                   Poids de la bobine            (kg)

Protection anticorrosion     Test au jet salin selon EN ISO 9227

                             > = 1000 heures

SECURITE DE SERVICE                                                         NOTE!
                                                                            Le dégagement de chaleur effectif dépend des conditions
          Attention: En raison du danger de surchauffe, il faut mettre les  d'installation (surface de dégagement de chaleur, circulation
          bobines en service seulement en combinaison avec un tube          d'air, etc.), qui influencent le domaine d'application décrit.
          d’armature et une valve.

Wandfluh AG                 Tél. +41 33 672 72 72   E-mail: sales@wandfluh.com                         Illustrations indicatives      Feuille no.
Postfach                    Fax +41 33 672 72 12    Internet: www.wandfluh.com                         Modifications réservées    1.1-170F 1/4
CH-3714 Frutigen                                                                                                                   Edition 19 30
