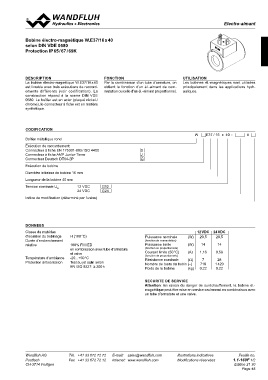

P. 45
EElelcetcrtoro-a-iamimanantst
Bobine électro-magnétique W.E37/16 x 40
selon DIN VDE 0580
Protection IP 65 / 67 / 69K
DESCRIPTION FONCTION UTILISATION
La bobine électro-magnétique W.E37/16 x 40 Par la combinaison d’un tube d’armature, on Les bobines él.-magnétiques sont utilisées
est livrable avec trois exécutions de raccord- obtient la fonction d’un él.-aimant de com- principalement dans les applications hydr-
ements différents (voir codification). La mutation ou celle d’un él.-aimant proportionnel. auliques.
construction répond à la norme DIN VDE
0580. Le boîtier est en acier (plaqué nickel-/
chrome), le connecteur à fiche est en matière
synthétique.
CODIFICATION
W E37 / 16 x 40 - #
Boîtier métallique rond
Exécution de raccordement: D
Connecteur à fiche EN 175301-803 / ISO 4400 J
Connecteur à fiche AMP Junior-Timer G
Connecteur Deutsch DT04-2P
Exécution de bobine
Diamètre intérieur de bobine 16 mm
Longueur de la bobine 40 mm
Tension nominale UN 12 VDC G12
24 VDC G24
Indice de modification (déterminé par l’usine)
DONNEES H (180 °C) Puissance nominale (W) 12 VDC 24 VDC
Classe du matériau 20,5 20,5
d’isolation du bobinage 100% FM / ED (fonction de commutation)
Durée d’enclenchement en combinaison avec tube d’armature 14 14
relative et valve Puissance limite (W)
-20...+50 °C 1,16 0,58
Température d’ambiance Test au jet salin selon (fonction de proportionnels)
Protection anticorrosion EN ISO 9227: ≥ 200 h 7 28
Courant limite (50 °C) (A) 710 1 420
0,22 0,22
(fonction de proportionnels)
Résistance nominale (Ω)
Nombre de tours du bobin (–)
Poids de la bobine (kg)
SECURITE DE SERVICE
Attention: En raison du danger de suréchauffement, la bobine él.-
magnétique peut être mise en service seulement en combinaison avec
un tube d’armature et une valve.
Wandfluh AG Tél. +41 33 672 72 72 E-mail: sales@wandfluh.com Illustrations indicatives Feuille no.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Modifications réservées 1.1-169F 1/2
CH-3714 Frutigen Edition 21 30
