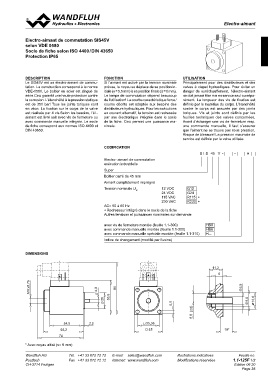

Page 35 - Softbound_Edition_19_fr

EElelcetcrtoro-a-iamimanantst

Electro-aimant de commutation SIS45V
selon VDE 0580
Socle de fiche selon ISO 4400 / DIN 43650
Protection IP65

DESCRIPTION FONCTION UTILISATION
Le SIS45V est un électro-aimant de commu- Si l’aimant est activé par la tension nominale Principalement pour des distributeurs et des
tation. La construction correspond à la norme prévue, le noyau se déplace de sa position in- valves à clapet hydrauliques. Pour éviter un
VDE-0580. Le boîtier en acier est zingué de itiale (s = 5,5 mm) à sa position finale (s = 0 mm). danger de suréchauffement, l’électro-aimant
série.Ceci garantit une haute protection contre Le temps de commutation dépend beaucoup ne doit jamais être mis en service seul ou sépa-
la corrosion. L’étanchéité à la pression statique de l’utilisation! La courbe caractéristique force / rément. La longueur des vis de fixation est
est de 350 bar! Tous les joints toriques sont course décrite est adaptée aux besoins des définie par le matériau du corps. L’étanchéité
en viton. La fixation sur le corps de la valve distributeurs hydrauliques. Pour les exécutions contre le corps est assurée par des joints
est réalisée par 4 vis.Selon les besoins, l’él.- en courant alternatif, la tension est redressée toriques. Vis et joints sont définis par les
aimant est livré soit avec vis de fermeture ou par une électronique intégrée dans le socle feuilles techniques des valves concernées.
avec commande manuelle intégrée. Le socle de la fiche. Ceci permet une puissance ma- Avant d’échanger une vis de fermeture resp.
de fiche correspond aux normes ISO 4400 et ximale. une commande manuelle, il faut s’assurer
DIN 43650. que l’aimant ne se trouve pas sous pression.
Risque de blessure! La pression maximale de
service est définie par la valve utilisée.

CODIFICATION

S I S 45 V - - #

Electro- aimant de commutation
exécution industrielle

Super

Boîtier carré de 45 mm

Aimant complètement imprégné

Tension nominale UN 12 VDC G12
24 VDC G24

115 VAC R115 ∗

230 VAC R230 ∗

AC= 50 à 60 Hz

∗ Redresseur intégré dans le socle de la fiche

Autres tensions et puissances nominales sur demande

avec vis de fermeture montée (feuille 1.1-300) HB0
avec commande manuelle montée (feuille 1.1-300) HB6
avec commande manuelle spéciale montée (feuille 1.1-310) H...

Indice de changement (modifié par l’usine)

DIMENSIONS

11,2
6

M 8 x0,75
4,9

26
55,5

84
5,5
5,5 (∅2)

6,5
9,8
13,6

54,5 2,2 35,36
64,2 45
74 10*

* Avec noyau altiré (s= 0 mm)

Wandfluh AG Tél. +41 33 672 72 72 E-mail: sales@wandfluh.com Illustrations indicatives Feuille no.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Modifications réservées 1.1-125F 1/2
CH-3714 Frutigen Edition 06 20
