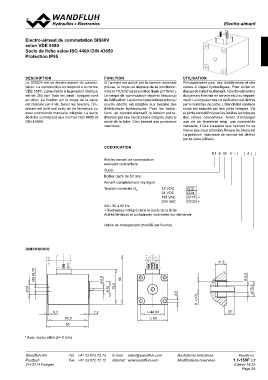

EElelcetcrtoro-a-iamimanantst
Electro-aimant de commutation SIS60V
selon VDE 0580
Socle de fiche selon ISO 4400 / DIN 43650
Protection IP65
DESCRIPTION FONCTION UTILISATION
Le SIS60V est un électro-aimant de commu- Si l’aimant est activé par la tension nominale Principalement pour des distributeurs et des
tation. La construction correspond à la norme prévue, le noyau se déplace de sa position in- valves à clapet hydrauliques. Pour éviter un
VDE 0580. L’étanchéité à la pression statique itiale (s = 8,5 mm) à sa position finale (s = 0 mm). danger de suréchauffement, l’électro-aimant ne
est de 350 bar! Tous les joints toriques sont Le temps de commutation dépend beaucoup doit jamais être mis en service seul ou séparé-
en viton. La fixation sur le corps de la valve de l’utilisation! La courbe caractéristique force / ment. La longueur des vis de fixation est définie
est réalisée par 4 vis. Selon les besoins, l’él.- course décrite est adaptée aux besoins des par le matériau du corps. L’étanchéité contre le
aimant est livré soit avec vis de fermeture ou distributeurs hydrauliques. Pour les exécu- corps est assurée par des joints toriques. Vis
avec commande manuelle intégrée. Le socle tions en courant alternatif, la tension est re- et joints sont définis par les feuilles techniques
de fiche correspond aux normes ISO 4400 et dressée par une électronique intégrée dans le des valves concernées. Avant d’échanger
DIN 43650. socle de la fiche. Ceci permet une puissance une vis de fermeture resp. une commande
maximale. manuelle, il faut s’assurer que l’aimant ne se
trouve pas sous pression.Risque de blessure!
La pression maximale de service est définie
par la valve utilisée.
CODIFICATION
S I S 60 V - #
Electro-aimant de commutation
exécution industrielle
Super
Boîtier carré de 60 mm
Aimant complètement imprégné
Tension nominale UN 12 VDC G12
24 VDC G24
115 VAC R115 ∗
230 VAC R230 ∗
AC= 50 à 60 Hz
∗ Redresseur intégré dans le socle de la fiche
Autres tensions et puissances nominales sur demande
Indice de changement (modifié par l’usine)
DIMENSIONS
11,5
20
M8 x0,75
4,9
32
70,5
99
6,5
8 (∅2)
6,8
15,5
0,3 2,2 48,08 10*
81,5 60
85
* Avec noyau altiré (s= 0 mm)
Wandfluh AG Tél. +41 33 672 72 72 E-mail: sales@wandfluh.com Illustrations indicatives Feuille no.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Modifications réservées 1.1-150F 1/2
CH-3714 Frutigen Edition 18 25
