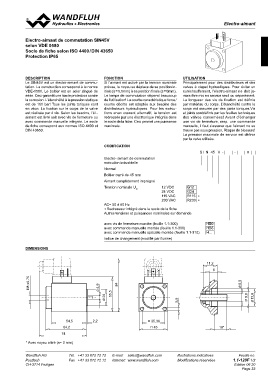

Electro-aimant de commutation SIN45V
selon VDE 0580
Socle de fiche selon ISO 4400 / DIN 43650
Protection IP65

DESCRIPTION FONCTION UTILISATION
Le SIN45V est un électro-aimant de commu- Si l’aimant est activé par la tension nominale Principalement pour des distributeurs et des
tation. La construction correspond à la norme prévue, le noyau se déplace de sa position in- valves à clapet hydrauliques. Pour éviter un
VDE-0580. Le boîtier est en acier zingué de itiale (s = 5,5mm) à sa position finale (s = 0mm). suréchauffement, l’électro-aimant ne doit ja-
série. Ceci garantit une haute protection contre Le temps de commutation dépend beaucoup mais être mis en service seul ou séparément.
la corrosion. L’étanchéité à la pression statique de l’utilisation! La courbe caractéristique force / La longueur des vis de fixation est définie
est de 160 bar! Tous les joints toriques sont course décrite est adaptée aux besoins des par matériau du corps. L’étanchéité contre le
en viton. La fixation sur le corps de la valve distributeurs hydrauliques. Pour les exécu- corps est assurée par des joints toriques.Vis
est réalisée par 4 vis. Selon les besoins, l’él.- tions enen courant alternatif, la tension est et joints sontdéfinis par les feuilles techniques
aimant est livré soit avec vis de fermeture ou redressée par une électronique intégrée dans des valves concernées! Avant d’échanger
avec commande manuelle intégrée. Le socle le socle de la fiche. Ceci permet une puissance une vis de fermeture, resp. une commande
de fiche correspond aux normes ISO 4400 et maximale. manuelle, il faut s’assurer que l’aimant ne se
DIN 43650. trouve pas sous pression. Risque de blessure!
La pression maximale de service est définie
par la valve utilisée.

CODIFICATION

S I N 45 V - - #

Electro- aimant de commutation
exécution industrielle

Normal

Boîtier carré de 45 mm

Aimant complètement imprégné

Tension nominale UN 12 VDC G12
24 VDC G24

115 VAC R115 ∗

230 VAC R230 ∗

AC= 50 à 60 Hz

∗ Redresseur intégré dans le socle de la fiche

Autres tensions et puissances nominales sur demande

avec vis de fermeture montée (feuille 1.1-300) HB0
avec commande manuelle montée (feuille 1.1-300) HB6
avec commande manuelle spéciale montée (feuille 1.1-310) H...

Indice de changement (modifié par l’usine)

DIMENSIONS

11,2
6

M8 x0,75
4,9

26
55,5

84
5,5

6,5
9,8
13,6

54,5 2,2 35,36
64,2 45
74 10*

* Avec noyau altiré (s= 0 mm)

Wandfluh AG Tél. +41 33 672 72 72 E-mail: sales@wandfluh.com Illustrations indicatives Feuille no.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Modifications réservées 1.1-120F 1/2
CH-3714 Frutigen Edition 06 20
