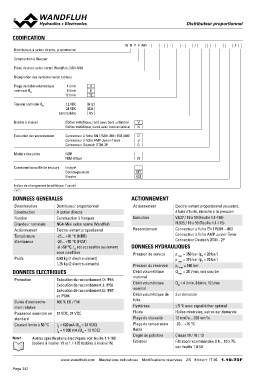

P. 342
DDiissttrriibbuutteeuurr pprrooppoorrttiioonnnneell
CODIFICATION W D P F A04 - - - - / - #
Distributeur, à action directe, proportionnel
Construction à flasquer
Plane de pose selon norme Wandfluh, NG4-Mini
Désignation des symboles selon tableau
Plage de débit volumétrique 4 l/min 4
nominale QN 8 l/min 8
12 l/min 12
Tension nominale UN 12 VDC G12
24 VDC G24
sans bobine X5
Bobine à insérer Boîtier métallique, rond avec bord unilatéral V
Boîtier métallique, carré avec bord unilatéral N
Exécution de raccordement Connecteur à fiche EN 175301-803 / ISO 4400 D
Connecteur à fiche AMP Junior-Timer J
Connecteur Deutsch DT04-2P G
Matière des joints NBR
FKM (Viton)
D1
Command manuelle de secours Intégré
Bouton-poussoir
Broche HF1
HS1
Indice de changement (modifié par l‘usine)
1.10-73
DONNEES GENERALES ACTIONNEMENT
Dénomination Distributeur proportionnel Actionnement Electro-aimant proportionnel poussant,
Construction
Fixation A action directe à bain d’huile, étanche à la pression
Grandeur nominale
Actionnement Construction à flasquer Exécution V.E37 / 19 x 50 (Feuille 1.1-168)
Température
d’ambiance NG4-Mini selon norme Wandfluh N.S35 / 19 x 50 (Feuille 1.1-175)
Poids Electro-aimant proportionnel Raccordement Connecteur à fiche EN 175301 – 803
-25…+70 °C (NBR) Connecteur à fiche AMP Junior-Timer
-20…+70 °C (FKM)
si >50 °C, IG est accessible seulement Connecteur Deutsch DT04 - 2P
sous condition
DONNEES HYDRAULIQUES
0,90 kg (1 électro-aimant)
1,25 kg (2 électro-aimants) Pression de service p max = 350 bar (pT < 20 bar)
p max = 315 bar (pT > 20 bar)
DONNEES ELECTRIQUES Pression du reservoir pT max = 160 bar
Débit volumétrique Q max = 20 l/min, voir courbe
Protection Exécution de raccordement D: IP65 maximal
Exécution de raccordement J: IP66 Débit volumétrique QN = 4 l/min, 8 l/min, 12 l/min
Exécution de raccordement G: IP67 nominal
et IP69K Débit volumétrique de Sur demande
fuite
Durée d’enclenche- 100 % ED / FM Hystérèse ≤ 5 % avec signal dither optimal
ment relative Fluide Huiles minérales, autres sur demande
Plage de viscosité 12 mm2/s…320 mm2/s
Puissance nominale en 12 VDC, 24 VDC Plage de température -20…+70 °C
standard fluide
Degré de pollution Classe 18 / 16 / 13
Courant limite à 50 °C IG = 620 mA (UN = 24 VDC) Filtration Filtration recommandée ß 6…10 ≥ 75,
IG = 1'200 mA (UN = 12 VDC) voir feuille 1.0-50
Note! Autres spécifications électriques voir feuille 1.1-168
(bobine à insérer V) et 1.1-175 (bobine à insérer N)
www.wandfluh.com Illustrations indicatives Modifications réservées 2/5 Edition: 17 35 1.10-73F
