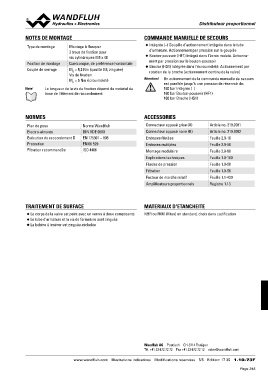

DDiissttrriibbuutteeuurr pprrooppoorrttiioonnnneell

NOTES DE MONTAGE                                                   COMMANDE MANUELLE DE SECOURS

Type de montage    Montage à flasquer                              ◆ Intégrée (–) Goupille d’actionnement intégrée dans le tube
                   3 trous de fixation pour                          d’armature. Actionnement par pression sur la goupille
                   vis cylindriques M5 x 40
                                                                   ◆ Bouton-poussoir (HF1) Intégré dans l’écrou moleté. Actionne-
Position de montage Quelconque, de préférence horizontale            ment par pression sur le bouton-poussoir

Couple de serrage  MD = 5,2 Nm (qualité 8.8, zinguée)              ◆ Broche (HS1) Intégrée dans l’écrou moleté. Actionnement par
                   Vis de fixation                                   rotation de la broche (actionnement continu de la valve)
                   MD = 5 Nm écrou moleté
                                                                   Attention!  Un actionnement de la commande manuelle de secours
                                                                               est possible jusqu’à une pression de réservoir de:
Note!  La longueur de la vis de fixation dépend du matériel de                 160 bar Intégrée (–)
       base de l'élément de raccordement.                                      160 bar Bouton-poussoir (HF1)
                                                                               160 bar Broche (HS1)

NORMES                        Norme Wandfluh                       ACCESSORIES                     Article no. 219.2001
                              DIN VDE 0580                                                         Article no. 219.2002
 Plan de pose                 EN 175301 – 803                       Connecteur opposé grise (A)    Feuille 2.9-10
 Electro-aimants              EN 60 529                             Connecteur opposé noire (B)    Feuille 2.9-50
 Exécution de raccordement D  ISO 4406                              Embases filetées               Feuille 2.9-90
 Protection                                                         Embases multiples              Feuille 1.0-100
 Filtration recommandée                                             Montage modulaire              Feuille 1.0-50
                                                                    Explications techniques        Feuille 1.0-50
                                                                    Fluides de pression            Feuille 1.1-430
                                                                    Filtration                     Registre 1.13
                                                                    Facteur de marche relatif
                                                                    Amplificateurs proportionnels

TRAITEMENT DE SURFACE                                              MATERIAUX D'ETANCHEITE

◆ Le corps de la valve est peint avec un vernis à deux composants  NBR ou FKM (Viton) en standard, choix dans codification
◆ Le tube d’armature et la vis de fermeture sont zingués
◆ La bobine à insérer est zinguée-nickelée

                                                                              Wandfluh AG Postfach CH-3714 Frutigen
                                                                              Tél. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com

                   www.wandfluh.com Illustrations indicatives Modifications réservées 5/5 Edition: 17 35 1.10-73F
