Proportional-Schieberventil für grössere Volumenströme

13.04.2018

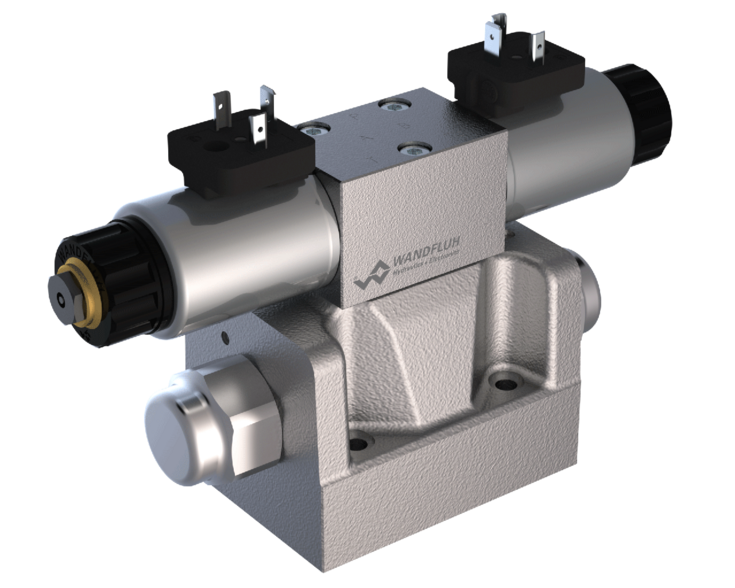

Proportional-Schieberventil für grössere Volumenströme WDPFA10

Das Schieberventil wird von einem neuen proportionalen Druckregelventil vorgesteuert. Damit lässt sich der Hauptsteuerkolben sehr präzise mit einer geringen Hysterese steuern. Die kostenoptimierte Konstruktion der Vorsteuerung führt zu einer Preisreduktion am Gesamtventil.Das Ventil kann bis zu einem Volumenstrom von 200 l/min und einem Druck bis 350 bar betrieben werden. Der nominale Durchfluss bei einem Druckabfall von 10 bar beträgt 90 l/min und kann mittels variablem Magnetstrom feinfühlig reguliert werden. Das Ventil eignet sich hervorragend für anspruchsvolle Aufgaben, dank hoher Auflösung, grossem Volumenstrom und geringer Hysterese. Das vorgesteuerte Ventil wird dort eingesetzt, wo grosse Volumenströme gesteuert werden müssen. Das Ventil verfügt über einen grossen Durchflussbereich und eine durch die Vorsteuerung bedingte hohe Steifigkeit der Betätigung. Deshalb eignet es sich für alle Anwendungen, welche starke Beschleunigungs- und Bremsvorgänge, hohe Geschwindigkeiten und feinfühlige Bewegungsabläufe erfordern. Die Anwendungen liegen sowohl in der Industrie- als auch in der Mobilhydraulik zur weichen und kontrollierten Steuerung von hydraulischen Antrieben. Das Ventil der Nenngrösse NG10 ist als 4/3- oder auch 4/2-Wege-Funktion mit der Bezeichnung WVPFA10 verfügbar. Zur Ansteuerung stehen verschiedene Elektronikgeräte wie z.B. die SD7-, die MD2- oder eine auf dem Ventil direkt aufgebaute DSV- oder PD2-Elektronik zur Verfügung.

Weitere Details können dem Datenblatt <link http: www.wandfluh.com de produkte product-single wvpfa10-90-z external-link-new-window internen link im aktuellen>1.10-3500 entnommen werden.
