Distributeurs proportionnels en cartouche
Description

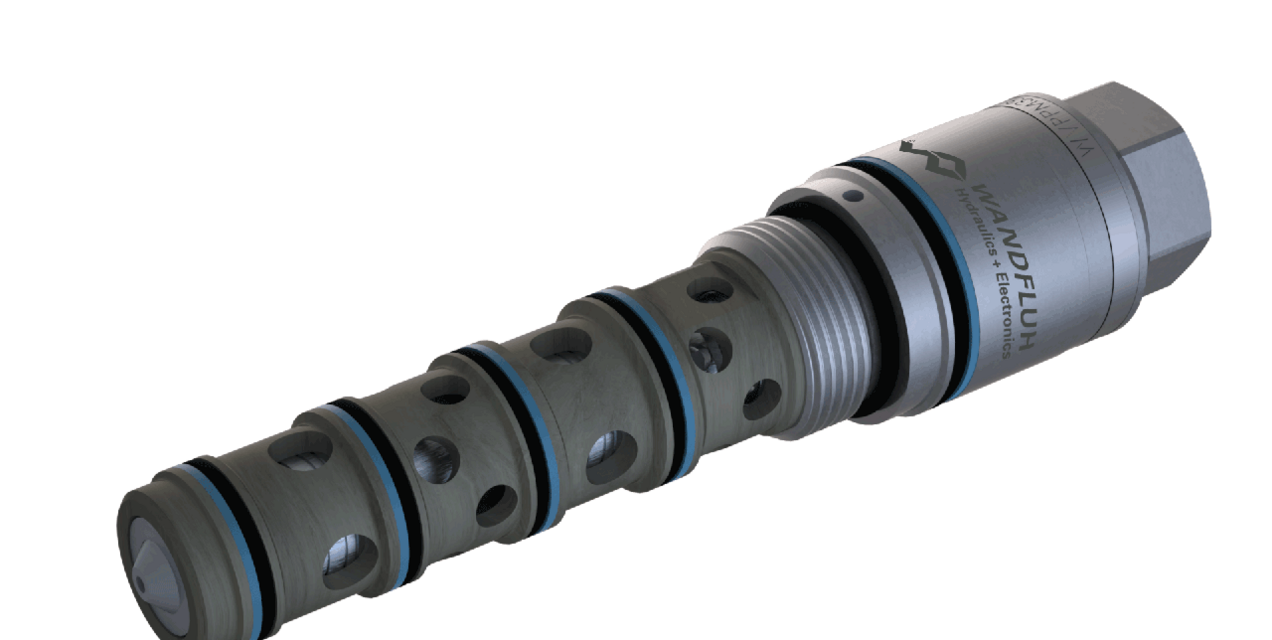

Distributeur à tiroir proportionnel piloté en construction cartouche à visser. Ajustement du tiroir précis, petite fuite, grande durée de vie. Tiroir en acier trempé. La valve est pilotée par une pression pilote externe par les raccordements x et y. En absence de pilotage, le tiroir est maintenu par ressort en position centrée. Proporti- onnellement à l'augmentation de la pression pilote, l'ouverture du tiroir et le débit volumétrique de la valve augmentent. Grâce à la forme optimale du tiroir, des processus de mouvement fins et sen- sibles sont possibles. Pour le pilotage, des valves proportionnelles de pression Wandfluh (voir registre 2.3) et des amplificateurs proportionnels Wandfluh (voir registre 1.13) sont à disposition.
Application
Les distributeurs proportionnels sont parfaitement indiqués pour des tâches exigeantes grâce à une haute résolution, un grand débit volumétrique et une faible hystérèse. Les utilisations se situent dans l'industrie aussi bien que dans l'hydraulque mobile pour la commande souple et contrôlée des entraînement hydrauliques. Quelques exemples: réglage des pales de générateurs d'éoliennes, machines forestières et de travail des sols, machines-outils et machines de production de papier, commandes de positions simples, robotique et commande de ventilateurs.
Points clés
Distributeur proportionnel
Construction cartouche à visser
- piloté
- Qmax = 150 l/min
- 1 plage de débit volumétrique
- QN max = 90 l/min
- pmax = 350 bar
