Electro-aimants / Commandes manuelles de secours NG4-Mini

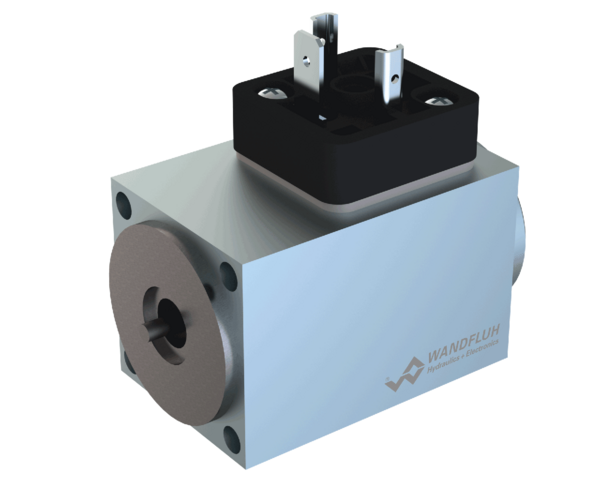

Le SIN35V est un électro-aimant de commu- tation. La construction correspond à la norme VDE 0580. Le boîtier en acier est zingué en standard. Ceci garantit une haute protection contre la corrosion. L’étanchéité à la pression statique est de 160 bar! Tous les joints toriques sont en viton. La fixation sur le corps de la valve est réalisée par 4 vis. Selon les besoins, l’él.- aimant est livré soit avec vis de fermeture ou avec commande manuelle intégrée. Le socle de fiche correspond aux normes ISO 4400 et DIN 43650.
Electro-aimant de commutation SIN35V
selon VDE 0580
Socle de fiche selon ISO 4400 / DIN 43650
Protection IP65
Application
Principalement pour des distributeurs et des valves à clapet hydrauliques. Pour éviter un suréchauffement, l’électro-aimant ne doit jamais être mis en service seul ou séparément. La longueur des vis de fixation est définie par matériau du corps. L’étanchéité contre le corps est assurée par des joints toriques. Vis et joints sontdéfinis par les feuilles techniques des valves concernées! Avant d’échanger une vis de fermeture, resp. une commande manuelle, il faut s’assurer que l’aimant ne se trouve pas sous pression. Risque de blessure! La pression maximale de service est définie par la valve utilisée.
