Limiteurs de pression proportionnels, Régulateurs de pression proportionnels M22x1,5
Limiteur de pression proportionnel a action directe en construction cartouche à visser pour logement selon ISO 7789. Bonne capacité de passage grâce au principe du différentiel des surfaces, réglable d'une manière très sensible. Lorsque la pression de service réglée par l'électro-aimant proportionnel est atteinte, la valve ouvre et relie la conduite protégée avec le retour au reservoir. La pression d'accumulation dans T (2) influence la pression dans P (1). Pour le pilotage des amplificateurs proportionnels Wandfluh sont à disposition (registre 1.13). La bobine électro-magnétique antidéflagrante encapsulée étanche à la pression empêche qu'une explosion interne puisse forcer à l'extérieur ainsi qu'une température de surface inflammable.

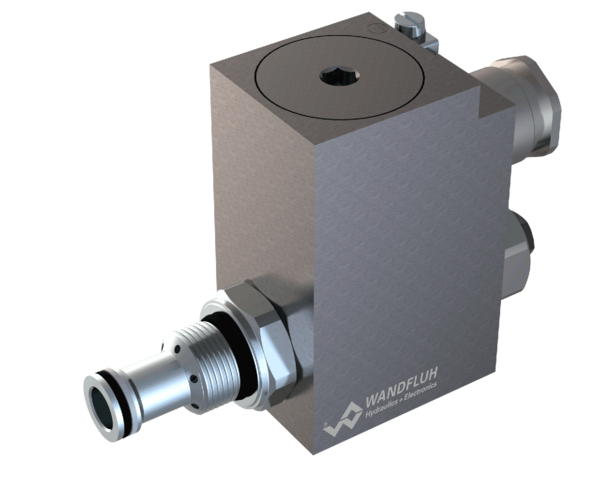

Limiteur de pression proportionnel en cartouche
- a action directe
- Qmax = 25 l/min
- pmax = 400 bar
- pN max = 350 bar
Application
Ces valves sont indiquées pour l’utilisation dans les domaines avec danger d’explosion, à ciel ouvert ainsi que dans des mines. La télécommande électrique en association avec contrôles de processus permet des solutions économiques avec des procédés réproductibles. La cartouche à visser est parfaitement indiquée pour l'installation dans les blocs forés et est installée dans des plaques sandwich (système modulaire vertical) ainsi que dans des plaques à flasquer (feuilles correspondantes dans ce registre). Pour l'usinage du logement de cartouche dans des blocs en acier ou en aluminium, des outils de logement sont à disposition (en location ou en vente). Veuillez consulter les feuilles du registre 2.13.
