Control Section
Description

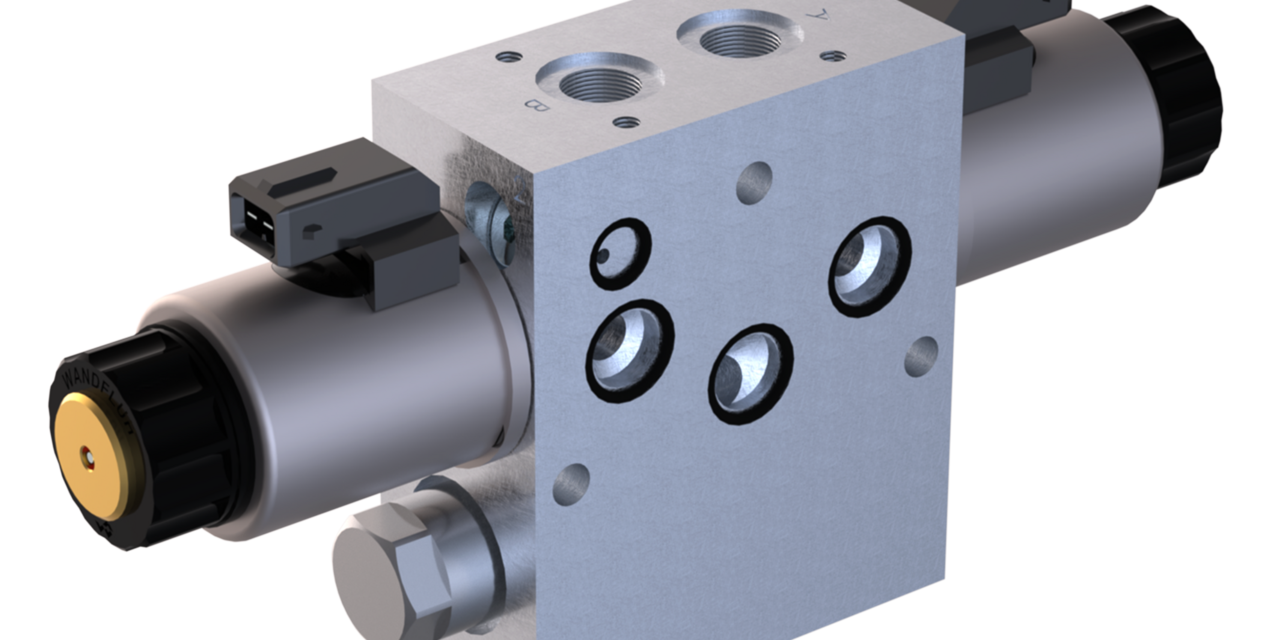

Distributeur proportionnel à tiroir à commande directe en construction sandwich longitudinal , avec balance de pression individuelle combinée et raccord LS intégré. Le débit volumique est réglé par un solénoïde proportionnel Wandfluh. La course du piston, l'ouverture du piston et le débit volumique de la valve augmentent proportionnellement au courant magnétique. La balance de pression individuelle permet de régler la chute de pression sur le bord de commande d'alimentation dans une plage de 5 à 15 bars. La chute de pression et donc le débit volumique vers le consommateur sont ainsi maintenus constants, indépendamment de la pression d'alimentation ou de charge. Des amplificateurs proportionnels Wandfluh sont disponibles pour la commande (voir registre 1.13). Des fonctions supplémentaires peuvent être directement raccordées côté consommateur. Pour cela, il faut prévoir le plan de raccordement correspondant (voir code de désignation).
Application
Les sections de distributeur à plusieurs voies avec raccord LS intégré sont spécialement développées pour les applications mobiles. Elles se distinguent par leur puissance et leur flexibilité élevées pour un faible poids. Grâce à leur bonne résolution et à leur faible hystérésis, elles conviennent aux tâches exigeantes où le débit volumique vers le consommateur doit être régulé indépendamment des conditions de charge des autres sections. Ces vannes sont généralement utilisées dans les machines agricoles, les engins de chantier et les engins communaux, ainsi que dans les chariots de manutention, où les entraînements hydrauliques doivent être commandés avec précision, souplesse et contrôle.
Points clés
Section de distributeur, avec balance de pression, proportionnelle, avec détection de charge
- Qmax = 60 l/min
- Différents plages de débit volumétrique
- pmax = 250 bar charge
