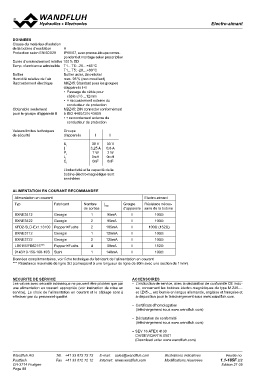

DONNEES

Classe du matériau d’isolation

de la bobine d’excitation H

Protection selon EN 60 529 IP65/67, avec presse-étoupe corres-

pondant et montage selon prescription

Durée d’enclenchement relative 100 % ED

Temp. d’ambiance admissible T1…T6: -20…+45 °C

T1…T5: -20…+60 °C

Boîtier Boîtier acier, zinc-nickel

Humidité relative de l’air max. 95 % (non mouillant)

Raccordement électrique MKZ45: Standard pour les groupes

d'appareils I+II

• Passage de câble pour

câble ∅ 6…12 mm

• + raccordement externe du

conducteur de protection

Obtenable seulement MBZ45: DIN connector conformément

pour le groupe d'appareils II à ISO 4400/DIN 43650

• + raccordement externe du

conducteur de protection

Valeurs limites techniques Groupe I II
de sécurité d'appareils

Ui 30 V 30 V
Ii 3,25 A 0,8 A
Pi 7 W 3 W
Li 0mH 0mH
Ci 0nF 0nF

L’inductivité et la capacité de la
bobine électro-magnétique sont
annihilées

ALIMENTATION EN COURANT RECOMMANDEE

Alimentation en courant Electro-aimant

Typ Fabricant Nombre Imax Groupe Résistace néces-
de sorties d'appareils saire de la bobine
BXNE3412 Georgin 95mA
BXNE3422 Georgin 1 95mA II 100Ω

2 II 100Ω

KFD2-SLD-Ex1.13100 Pepperl+Fuchs 2 105mA II 100Ω (152Ω)

BXNE3712 Georgin 1 125mA II 100Ω
BXNE3722 Georgin 2 125mA II 100Ω
LB6115/FB6215*** Pepperl+Fuchs 4 80mA II 152Ω

9143/10-156-160-10S Stahl 1 140mA II 100Ω

Données complémentaires, voir fiche technique du fabricant de l’alimentation en courant
*** Résistance maximale de ligne 3Ω (correspond à une longueur de ligne de 80m avec une section de 1mm2).

SECURITE DE SERVICE ACCESSOIRES
Les valves avec sécurité intrinsèque ne peuvent être pilotées que par – L’instruction de service, avec la déclaration de conformité CE inclu-
une alimentation en courant appropriée (voir instruction de mise en
service). Le choix de l’alimentation en courant et le câblage sont à se, concernant les bobines électro-magnétiques du type M.Z45-...
effectuer par du personnel qualifié. et I.Z45-... est fournie en langue allemande, anglaise et française et
à disposition pour le téléchargement sous www.wandfluh.com.

– Certificats d’homologation
(téléchargement sous www.wandfluh.com)

– Déclaration de conformité
(téléchargement sous www.wandfluh.com)

- SEV 16 ATEX 4130
CH/SEV/QAR16.0001
(Download unter www.wandfluh.com)

Wandfluh AG Tél. +41 33 672 72 72 E-mail: sales@wandfluh.com Illustrations indicatives Feuille no.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Modifications réservées 1.1-185F 2/2
CH-3714 Frutigen Edition 21 05
