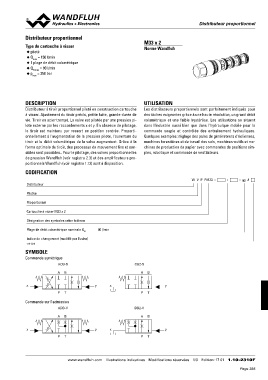

Distributeur proWpoVrPtiPoMnn3e3l
Distributeur proportionnel M33 x 2
Type de cartouche à visser Norme Wandfluh
◆ piloté
◆ Qmax = 150 l/min
◆ 1 plage de débit volumétrique
◆ QN max = 90 l/min
◆ pmax = 350 bar
DESCRIPTION UTILISATION
Distributeur à tiroir proportionnel piloté en construction cartouche Les distributeurs proportionnels sont parfaitement indiqués pour
à visser. Ajustement du tiroir précis, petite fuite, grande durée de des tâches exigeantes grâce à une haute résolution, un grand débit
vie. Tiroir en acier trempé. La valve est pilotée par une pression pi- volumétrique et une faible hystérèse. Les utilisations se situent
lote externe par les raccordements x et y. En absence de pilotage, dans l'industrie aussi bien que dans l'hydraulque mobile pour la
le tiroir est maintenu par ressort en position centrée. Proporti- commande souple et contrôlée des entraînement hydrauliques.
onnellement à l'augmentation de la pression pilote, l'ouverture du Quelques exemples: réglage des pales de générateurs d'éoliennes,
tiroir et le débit volumétrique de la valve augmentent. Grâce à la machines forestières et de travail des sols, machines-outils et ma-
forme optimale du tiroir, des processus de mouvement fins et sen- chines de production de papier avec commandes de positions sim-
sibles sont possibles.. Pour le pilotage, des valves proportionnelles ples, robotique et commande de ventilateurs.
de pression Wandfluh (voir registre 2.3) et des amplificateurs pro-
portionnels Wandfluh (voir registre 1.13) sont à disposition. W V P PM33 - - - 90 #
CODIFICATION
Distributeur
Pilotée
Proportionnel
Cartouche à visser M33 x 2
Désignation des symboles selon tableau
Plage de débit volumétrique nominale QN 90 l/min
Indice de changement (modifié par l‘usine) CB2-S
1.10-2310
SYMBOLE
Commande symétrique
ACB-S
AB AB
x yx y
PT
PT
Commande sur l'admission
DB2-V
ADB-V AB
AB
x yx y
PT PT
www.wandfluh.com Illustrations indicatives Modifications réservées 1/3 Edition: 17 01 1.10-2310F
