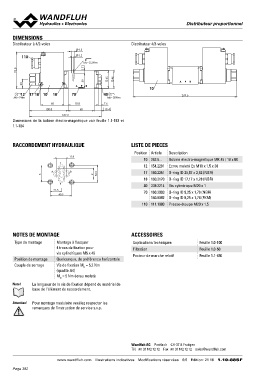

P. 382
DDiissttrriibbuutteeuurr pprrooppoorrttiioonnnneell
DIMENSIONS Distributeur 4/3-voies
Distributeur à 4/2-voies 9.5
5.2
110
MD= 5.2Nm
93.8
23
39 7
45
46
10
12 17 18 10 18 70 40 269.6
MD= 9Nm MD= 50Nm
60 10.8 7.6
100.8 68 18.4
187.2
Dimensions de la bobine électro-magnétique voir feuille 1.1-183 et
1.1-184
RACCORDEMENT HYDRAULIQUE LISTE DE PIECES
17.8 Position Article Description
B 10 263.6... Bobine électro-magnétique MK.45 / 18 x 60
T 12 154.2201 Ecrou moleté Ex M18 x 1,5 x 30
A 17 160.2251 O-ring ID 25,07 x 2,62 (NBR)
31 18 160.2170 O-ring ID 17,17 x 1,78 (NBR)
21 40 239.2214 Vis cylindrique M20 x 1
32.5
P 70 160.2093 O-ring ID 9,25 x 1,78 (NBR)
160.8092 O-ring ID 9,25 x 1,78 (FKM)
21.5
40.5 110 111.1080 Presse-étoupe M20 x 1,5
NOTES DE MONTAGE ACCESSOIRES
Type de montage Montage à flasquer Explications techniques Feuille 1.0-100
4 trous de fixation pour Filtration Feuille 1.0-50
Position de montage vis cylindriques M5 x 45 Facteur de marche relatif Feuille 1.1-430
Couple de serrage
Quelconque, de préférence horizontale
Vis de fixation MD = 5,2 Nm
(qualité A4)
MD = 9 Nm écrou moleté
Note! La longueur de la vis de fixation dépend du matériel de
base de l'élément de raccordement.
Attention! Pour montage modulaire veuillez respecter les
remarques de l’instruction de service s.v.p.
Wandfluh AG Postfach CH-3714 Frutigen
Tél. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com
www.wandfluh.com Illustrations indicatives Modifications réservées 6/6 Edition: 21 18 1.10-88SF
