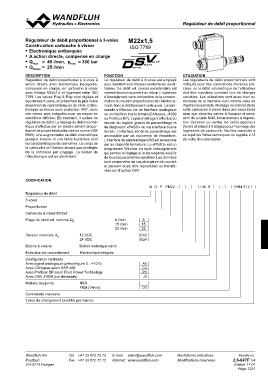

RéRgéuglautleautersurddeeddébébititpproroppoortritoionnnelesl
Régulateur de débit proportionnel à 3-voies M22x1,5
Construction cartouche à visser
ISO 7789
• Electronique embarquée
• A action directe, compensé en charge
• Qmax = 40 l/min, pmax = 350 bar
• QN max = 25 l/min
DESCRIPTION FONCTION UTILISATION
Régulateur de débit proportionnel à 3-voies à Le régulateur de débit à 3-voies est employé Les régulateurs de débit proportionnels sont
action directe avec électronique incorporée, pour maintenir une vitesse constante sur un uti- indiqués pour des commandes d’avance pré-
compensé en charge, en cartouche à visser lisateur. Le débit vol. pompé excédentaire est cises, où le débit volumétrique de l’utilisateur
avec filetage M22x1,5 et logement selon ISO ramené économiquement au retour. L’ouverture doit être maintenu constant lors de charges
7789. Les valves Plug & Play sont réglées et d’étranglement varie en fonction de la consom- variables. Les utilisations sont aussi bien du
équilibrées d’usine, et présentent la plus faible mation du courant proportionnel de l’électro-ai- domaine de la machine-outil comme celui de
dispersion de caractéristiques de série. L’élec- mant, donc le débit passant varie aussi. La com- l’hydraulique mobile. Montage recommandé de
tronique se trouve sous protection IP67, donc mande s’effectue via un interface analogique cette cartouche à visser dans des blocs forés
ces valves sont indiquées pour un emploi en ou un interface bus te terrain (CANopen, J1939 ainsi que dans les valves à flasquer et sand-
conditions difficiles. En standard, 3 paliers de ou Profibus DP). Le paramétrage s’effectue au wich de la taille NG6. Nous mettons à disposi-
régulation de débit. Le réglage du débit volumé- moyen du logiciel gratuit de paramétrage et tion (location ou vente) les outils spéciaux
trique s’effectue par un électro-aimant propor- de diagnostic «PASO» ou via interface bus te (forets et alésoirs à étages) pour l’usinage des
tionnel de propre fabrication (selon norme VDE terrain. L’interface sériel de paramétrage est logements de cartouche. Veuillez consulter à
0580). Une augmentation de débit volumétrique accessible par un couvercle de fermeture. ce sujet les fiches techniques du registre 2.13
presque linéaire et une faible hystérèse sont L’interface de paramétrage USB est accessible de notre documentation.
les caractéristiques de ces valves. Le corps de par un clapet de fermeture. Le «PASO» est un
la cartouche et l’électro-aimant son protégés programme Window en style ordinogramme
de la corrosion par zingage. Le boîtier de qui permet le réglage et la sauvegarde intuitifs
l’électronique est en aluminium. de tous les paramètres variables. Les données
sont conservées en cas de rupture de courant
et peuvent aussi être reproduites ou transfé-
rées sur d’autres DSV.
CODIFICATION
Q D P PM22 - - /M E - HB4.5 #
Régulateur de débit
3-voies
Proportionnel
Cartouche à visser M33x2
Plage de débit vol. nominal QN 8 l/min 8
15 l/min 15
25 l/min 25
G12
Tension nominale UN 12 VDC G24
24 VDC
A1
Bobine à insérer Boîtier métallique carré C1
P1
Exécution de raccordement Electronique intégrée J1
Configuration hardware D1
Avec signal analogique (préconfiguré 0…+10 V)
Avec CANopen selon DSP-408
Avec Profibus DP selon Fluid Power Technology
Avec CAN J1939 (sur demande)
Matière des joints NBR
FKM (Vitron)
Commande manuelle
Indice de changement (modifié par l’usine)
Wandfluh AG Tél. +41 33 672 72 72 E-mail: sales@wandfluh.com Illustrations indicatives Feuille no.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Modifications réservées 2.6-647F 1/4
CH-3714 Frutigen Edition 17 01
