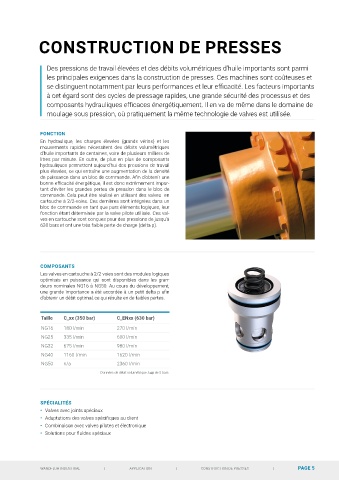

CONSTRUCTION DE PRESSES

Des pressions de travail élevées et des débits volumétriques d'huile importants sont parmi
les principales exigences dans la construction de presses. Ces machines sont coûteuses et
se distinguent notamment par leurs performances et leur efficacité. Les facteurs importants
à cet égard sont des cycles de pressage rapides, une grande sécurité des processus et des
composants hydrauliques efficaces énergétiquement. Il en va de même dans le domaine de
moulage sous pression, où pratiquement la même technologie de valves est utilisée.

FONCTION
En hydraulique, les charges élevées (grands vérins) et les
mouvements rapides nécessitent des débits volumétriques
d'huile importants de centaines, voire de plusieurs milliers de
litres par minute. En outre, de plus en plus de composants
hydrauliques permettent aujourd'hui des pressions de travail
plus élevées, ce qui entraîne une augmentation de la densité
de puissance dans un bloc de commande. Afin d'obtenir une
bonne efficacité énergétique, il est donc extrêmement impor-
tant d'éviter les grandes pertes de pression dans le bloc de
commande. Cela peut être réalisé en utilisant des valves en
cartouche à 2/2-voies. Ces dernières sont intégrées dans un
bloc de commande en tant que purs éléments logiques, leur
fonction étant déterminée par la valve pilote utilisée. Ces val-
ves en cartouche sont conçues pour des pressions de jusqu'à
630 bars et ont une très faible perte de charge (delta p).

COMPOSANTS
Les valves en cartouche à 2/2-voies sont des modules logiques
optimisés en puissance qui sont disponibles dans les gran-
deurs nominales NG16 à NG50. Au cours du développement,
une grande importance a été accordée à un petit delta p afin
d'obtenir un débit optimal, ce qui résulte en de faibles pertes.

Taille C_xx (350 bar) C_ENxx (630 bar)
NG16 180 l/min 270 l/min
NG25 335 l/min 600 l/min
NG32 675 l/min 980 l/min
NG40 1160 l/min 1620 l/min
NG50 n/a 2360 l/min
Données de débit volumétrique à ∆p de 5 bars

SPÉCIALITÉS
• Valves avec joints spéciaux
• Adaptations des valves spécifiques au client
• Combinaison avec valves pilotes et électronique
• Solutions pour fluides spéciaux
