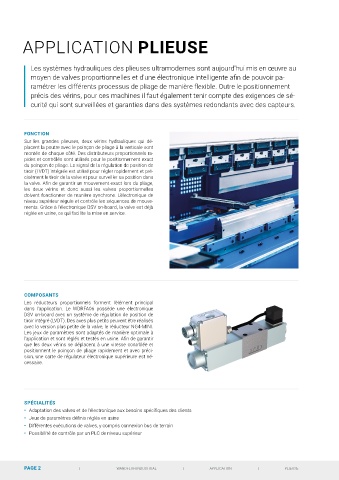

APPLICATION PLIEUSE




            Les systèmes hydrauliques des plieuses ultramodernes sont aujourd'hui mis en œuvre au
            moyen de valves proportionnelles et d'une électronique intelligente afin de pouvoir pa-
            ramétrer les différents processus de pliage de manière flexible. Outre le positionnement
            précis des vérins, pour ces machines il faut également tenir compte des exigences de sé-
            curité qui sont surveillées et garanties dans des systèmes redondants avec des capteurs.




          FONCTION
          Sur  les grandes  plieuses,  deux vérins  hydrauliques qui dé-
          placent la poutre avec le poinçon de pliage à la verticale sont
          montés de chaque côté. Des distributeurs proportionnels ra-
          pides et contrôlés sont utilisés pour le positionnement exact
          du poinçon de pliage. Le signal de la régulation de position de
          tiroir (LVDT) intégrée est utilisé pour régler rapidement et pré-
          cisément le tiroir de la valve et pour surveiller sa position dans
          la valve. Afin de garantir un mouvement exact lors du pliage,
          les deux vérins  et donc aussi  les  valves proportionnelles
          doivent fonctionner de manière synchrone. L'électronique de
          niveau supérieur régule et contrôle les séquences de mouve-
          ments. Grâce à l'électronique DSV on-board, la valve est déjà
          réglée en usine, ce qui facilite la mise en service.
















          COMPOSANTS
          Les réducteurs  proportionnels  forment  l'élément  principal
          dans  l’application.  Le  WDRFA06  possède  une  électronique
          DSV on-board avec un système de régulation de position de
          tiroir intégré (LVDT). Des axes plus petits peuvent être réalisés
          avec la version plus petite de la valve, le réducteur NG4-MINI.
          Les jeux de paramètres sont adaptés de manière optimale à
          l'application et sont réglés et testés en usine. Afin de garantir
          que les deux vérins se déplacent à une vitesse contrôlée et
          positionnent le poinçon de pliage rapidement et avec préci-
          sion, une carte de régulateur électronique supérieure est né-
          cessaire.







          SPÉCIALITÉS
          •  Adaptation des valves et de l'électronique aux besoins spécifiques des clients
          •  Jeux de paramètres définis réglés en usine
          •  Différentes exécutions de valves, y compris connexion bus de terrain
          •  Possibilité de contrôle par un PLC de niveau supérieur
