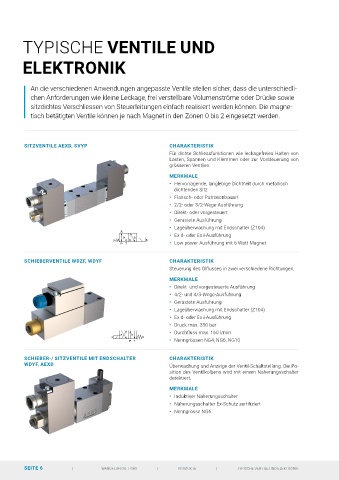

TYPISCHE VENTILE UND
ELEKTRONIK
An die verschiedenen Anwendungen angepasste Ventile stellen sicher, dass die unterschiedli-
chen Anforderungen wie kleine Leckage, frei verstellbare Volumenströme oder Drücke sowie
sitzdichtes Verschliessen von Steuerleitungen einfach realisiert werden können. Die magne-
tisch betätigten Ventile können je nach Magnet in den Zonen 0 bis 2 eingesetzt werden.
SITZVENTILE AEXD, SVYP CHARAKTERISTIK
Für dichte Schliessfunktionen wie leckagefreies Halten von
Lasten, Spannen und Klemmen oder zur Vorsteuerung von
grösseren Ventilen.
A
AEXd22061a a b
a b MERKMALE
P
• Hervorragende, langlebige Dichtheit durch metallisch
A dichtenden Sitz
AEXd22060b a b
a b • Flansch- oder Patronenbauart
P
A • 2/2- oder 3/2-Wege-Ausführung
a b • Direkt- oder vorgesteuert
AEXd32061a a b
P T • Gerastete Ausführung
• Lageüberwachung mit Endschalter (Z104)
A • Ex d- oder Ex i-Ausführung
AEXd32060b a b
a b
P T • Low power-Ausführung mit 6 Watt-Magnet
A ab
AEXd3406
SCHIEBERVENTILE WDZF, WDYF a a 0 b bCHARAKTERISTIK
P T
Steuerung des Ölflusses in zwei verschiedene Richtungen.
MERKMALE
• Direkt- und vorgesteuerte Ausführung
• 4/2- und 4/3-Wege-Ausführung
• Gerastete Ausführung
• Lageüberwachung mit Endschalter (Z104)
• Ex d- oder Ex i-Ausführung
AB3 AB1 AB2 • Druck max. 350 bar
A B A B A B
b
a b a b a • Durchfluss max. 160 l/min
a b a b a b
P T P T P T• Nenngrössen NG4, NG6, NG10
SCHIEBER-/ SITZVENTILE MIT ENDSCHALTER CHARAKTERISTIK
WDYF, AEXD Überwachung und Anzeige der Ventil-Schaltstellung. Die Po-
sition des Ventilkolbens wird mit einem Näherungsschalter
detektiert.
MERKMALE
• Induktiver Näherungsschalter
• Näherungsschalter Ex-Schutz zertifiziert
• Nenngrösse NG6
