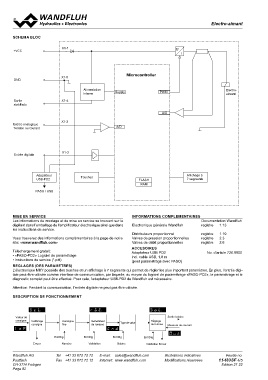

Distributeurs
électroE-lmecatgron-éatimquaenst

SCHEMA BLOC X1-1
+VCC

GND X1-5 Alimentation Supply PWM Electro-
X1-4 interne A/D aimant
Sortie
stabilisée X1-2

Entrée analogique A/D
Tension ou courant

Entrée digitale X1-3

Adaptateur Touches FLASH Affichage à
USB-PD2 RAM 7 segments

PASO / USB

MISE EN SERVICE INFORMATIONS COMPLEMENTAIRES
Les informations de montage et de mise en service se trouvent sur le
dépliant dans l’emballage de l’amplificateur électronique ainsi que dans Documentation Wandfluh
les instructions de service.
Electronique générale Wandfluh registre 1.13
Vous trouverez des informations complémentaires à la page de notre
site: «www.wandfluh.com» Distributeurs proportionnel registre 1.10
Valves de pression proportionnelles registre 2.3
Valves de débit proportionnelles registre 2.6

Téléchargement gratuit: ACCESOIRES No. d’article 726.9900
• «PASO-PD2» Logiciel de paramétrage Adaptateur USB PD2
• Instructions de service (*.pdf) incl. cable USB, 1,8 m
(pour paramétrage avec PASO)

REGLAGES (DES PARAMETRES)

L’électronique MKY possède des touches et un affichage à 7 segments qui permet de régler les plus important paramètres. En plus, l’entrée digi-

tale peut être utilisée comme interface de communication, par laquelle, au moyen du logiciel de paramétrage «PASO-PD2», le paramétrage et le

diagnostic complet peut être effectué. Pour cela, l’adaptateur USB-PD2 de Wandfluh est nécessaire.

Attention: Pendant la communication, l’entrée digitale ne peut pas être utilisée.

DESCRIPTION DE FONCTIONNEMENT

Valeur de Calibrage Consigne Générateur Type de valve Réglage Sortie bobine
consigne consigne fixe de rampes de bobine Measure de courant

Erreur EntrDig EntrDig EntrDig EntrDig
Numéro Validation Bobine Validation Erreur
Wandfluh AG
Postfach Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Illustrations indicatives Feuille no.
CH-3714 Frutigen Fax +41 33 672 72 12 Internet: www.wandfluh.com Modifications réservées 1.1-183SF 4/5
