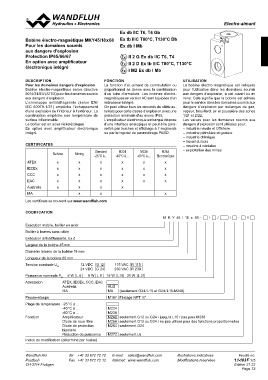

Distributeurs
                                                                                                   électroE-lmecatgron-éatimquaenst

Bobine électro-magnétique MKY45/18x60               Ex db IIC T6, T4 Gb
Pour les domaines soumis                            Ex tb IIIC T80°C, T130°C Db
aux dangers d’explosion                             Ex db I Mb
Protection IP65/66/67
En option avec amplificateur                             II 2 G Ex db IIC T6, T4
électronique intégré                                     II 2 D Ex tb IIIC T80°C, T130°C
                                                         I M2 Ex db I Mb

DESCRIPTION                                       FONCTION                                         UTILISATION
Pour les domaines dangers d’explosion             La fonction d’él.-aimant de commutation ou       La bobine électro-magnétique est indiquée
Bobine électro-magnétique selon directive         proportionnel se donne avec la combinaison       pour l’utilisation dans les domaines soumis
2014/34/EU (ATEX) pour les domaines soumis        d’un tube d’armature. Les bobines électro-       aux dangers d’explosion, à ciel ouvert ou en
aux dangers d’explosion.                          magnétiques en version AC sont équipées d’un     mine. Cela signifie que la bobine est admise
L’enveloppe antidéflagrante (selon EN/            redresseur intégré.                              pour le service dans les domaines soumis aux
IEC 60079-1/31) empêche l’échappement             On peut utiliser tous les raccords de câble au-  dangers d’explosion par mélanges de gaz,
d’une explosion de l’intérieur à l’extérieur. La  torisés pour cette classe d’explosion avec une   vapeur, brouillard, air et poussière des zones
construction empêche une température de           protection minimale d’au moins IP65.             1/21 et 2/22.
surface inflammable.                              L’ampificateur électronique embarqué dispose     Les valves pour les domaines soumis aux
Le boîtier est en acier nickelé/zingué.           d’une interface analogique et peut être para-    dangers d’explosion sont utilisées pour:
En option avec amplificateur électronique         métré par touches et affichage à 7 segments      – industrie navale et Offshore
intégré.                                          ou par le logiciel de paramétrage PASO.          – industrie pétrolière et gazière
                                                                                                   – industrie chimique
CERTIFICATES                                                                                       – travail du bois
                                                                                                   – moulins à céréales
               Surface       Mining       Standard    M224      M238          M248                 – exploitation des mines
                                          -25°C à…  -40°C à…  -60°C à…    Electronique
ATEX              x            x
IECEx             x            x              x         x         x             x
CCC               x            x              x         x         x             x
EAC               x            x              x         x         x             x
Australia         x            x              x         x         x             x
MA                             x              x         x
                                              x
                                                                                x

Les certificats se trouvent sur www.wandfluh.com

CODIFICATION

                                                                                M K Y 45 / 18 x 60 - / /                      /-     #

Exécution mobile, boîtier en acier

Boîtier à bornes sans câble

Exécution antidéflagrante, Ex d

Largeur de la bobine 45 mm

Diamètre interne de la bobine 18 mm

Longueur de la bobine 60 mm

Tension nominale UN                 12 VDC G 12     115 VAC R 115
                                    24 VDC G 24     230 VAC R 230

Puissance nominale PN 6 W L 6 9 W L 9             15 W L15 21 W L 21

Attestation          ATEX, IECEx, CCC, EAC         AUS
                     Australia                     MA (seulement G24 / L15 et G24 / L15-M248)
                     MA

Presse-étoupe                                       M187 Filetage NPT ½"

Plage de tempèrature -25 °C à ...

                     -40 °C à ...                   M224
                                                    M238
                     -60 °C à ...                   M248 seulement G12 ou G24 / jusqu’à L15 / pas pour M238
                                                    M256 seulement G12 ou G24 / ne pas utiliser pour des fonctions proportionnelles
Fonction             Amplificateur                  M264 seulement G24

                     Diode de roue libre            M272. seulement L6

                     Diode de protection

                     bipolaire

                     Réduction de puissance

Indice de modification (déterminé par l’usine)

Wandfluh AG             Tel. +41 33 672 72 72       E-mail: sales@wandfluh.com                     Illustrations indicatives     Feuille no.
Postfach                Fax +41 33 672 72 12        Internet: www.wandfluh.com                     Modifications réservées    1.1-183F 1/5
CH-3714 Frutigen                                                                                                              Edition 21 22
