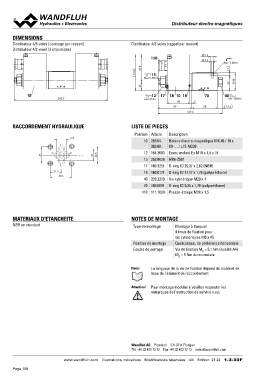

Page 198 - Softbound_Edition_19_fr

DistribDuitseturirbéulteecutrroé-lmecatgron-émtiaqguneéàtiqtiuroeisr

DIMENSIONS Distributeur 4/2-voies (rappel par ressort)

Distributeur 4/3-voies (centrage par ressort)

Distributeur 4/2-voies (à impulsions)

110 9.5
5.2
MD= 5.2Nm

93.8 15 39 7
70.8 46
MD= 5.5Nm

23

10 12 17 18 10 18 70 40
MD= 9Nm
245.9 68 MD= 50Nm
12.6
60 5

89

169.6

RACCORDEMENT HYDRAULIQUE LISTE DE PIECES

T 17.8 Position Article Description
A B 10 263.64.. Bobine électro-magnétique MK.45 / 18 x
31 263.68.. 60-… / L15-M238
21 12 154.2603 Ecrou moleté Ex M18 x 1,5 x 18
32.5 15 253.8028 HB6-Z591
17 160.2251 O-ring ID 25,07 x 2,62 (NBR)
P 18 160.0171 O-ring ID 17,17 x 1,78 (polyuréthane)
40 239.2210 Vis cylindrique M20 x 1
21.5 70 160.0091 O-ring ID 9,25 x 1,78 (polyuréthane)
40.5 110 111.1080 Presse-étoupe M20 x 1,5

MATERIAUX D'ETANCHEITE NOTES DE MONTAGE

NBR en standard Type de montage Montage à flasquer
4 trous de fixation pour
Position de montage vis cylindriques M5 x 45
Couple de serrage
Quelconque, de préférence horizontale

Vis de fixation MD = 5,1 Nm (qualité A4)
MD = 9 Nm écrou moleté

Note! La longueur de la vis de fixation dépend du matériel de
base de l'élément de raccordement.

Attention! Pour montage modulaire veuillez respecter les
remarques de l’instruction de service s.v.p.

Wandfluh AG Postfach CH-3714 Frutigen
Tél. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com

www.wandfluh.com Illustrations indicatives Modifications réservées 4/4 Edition: 21 24 1.3-33F
