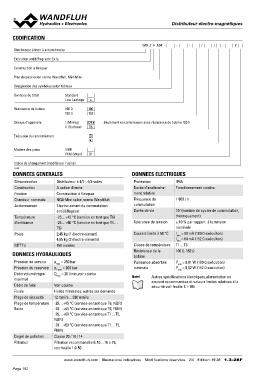

DistribDuitseturirbéulteecutrroé-lmecatgron-émtiaqguneéàtiqtiuroeisr

CODIFICATION WD Z F A04 - - - / / - #

Distributeur à tiroir à action directe

Exécution antidéflagrante Ex ia

Construction à flasquer

Plan de pose selon norme Wandfluh, NG4-Mini

Désignation des symboles selon tableau

Données du tiroir Standard
Low Leakage x

Résistance de bobine 100 Ω 100
152 Ω 152

Groupe d‘appareils I (Mining) Z319 Seulement en combinaison avec résistance de bobine 100 Ω
II (Surface) T6

Exécution du raccordement D
K

Matière des joints NBR
FKM (Viton)
D1

Indice de changement (modifié par l’usine) DONNEES ELECTRIQUES

1.3-28

DONNEES GENERALES

Dénomination Distributeur à 4/2-, 4/3-voies Protection IP65
Construction Durée d’enclenche- Fonctionnement continu
Fixation A action directe ment relative
Grandeur nominale Fréquence de 1'800 / h
Actionnement Construction à flasquer commutation
Durée de vie 107 (nombre de cycles de commutation,
Température NG4-Mini selon norme Wandfluh théoriquement)
d’ambiance Tolérance de tension ± 10 % par rapport à la tension
Electro-aimant de commutation nominale
Poids antidéflagrant Courant limite à 50 °C Imin = 90 mA (100 Ω exécuiton)
Imin = 64 mA (152 Ω exécuiton)
MTTFd -25…+45 °C (service en tant que T6) Classe de température T1…T6
-25…+60 °C (service en tant que T1… Résistance de la 100 Ω, 152 Ω
T5) bobine
Puissance absorbée Pmin = 0,81 W (100 Ω exécution)
2,45 kg (1 électro-aimant) minimale Pmin = 0,62 W (152 Ω exécution)
4,65 kg (2 électro-aimants)

150 années

DONNEES HYDRAULIQUES

Pression de service pmax = 350 bar Note! Autres spécifications électriques,alimentation en
Pression du reservoir pT max = 200 bar courant recommandee et valeurs limites relatives à la
Débit volumétrique Qmax = 20 l/min,voir courbe sécurité voir feuille 1.1-185
maximal
Débit de fuite Voir courbe
Fluide Huiles minérales, autres sur demande
Plage de viscosité 12 mm2/s…320 mm2/s
Plage de température -25…+45 °C (service en tant que T6, NBR)
fluide -20…+45 °C (service en tant que T6, FKM)
-25…+60 °C (service en tant que T1…T5,
Degré de pollution NBR)
Filtration -20…+60 °C (service en tant que T1…T5,
FKM)
Classe 20 / 18 / 14
Filtration recommandée ß 10…16 ≥ 75,
voir feuille 1.0-50

www.wandfluh.com Illustrations indicatives Modifications réservées 2/4 Edition: 19 26 1.3-28F
