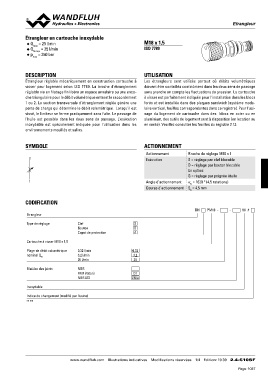

EEttrraanngglleeuurr

Etrangleur en cartouche inoxydable M18 x 1,5
QQpmmNaamxxa==x =3255205l/bml/amirnin
◆ ISO 7789
◆
◆

DESCRIPTION UTILISATION

Etrangleur réglable mécaniquement en construction cartouche à Les étrangleurs sont utilisés partout oû débits volumétriques
visser pour logement selon ISO 7789. La broche d'étranglement doivent être contrôlés continûment dans les deux sens de passage
réglable via un filetage fin libère un espace annulaire ou une enco­ sans prendre en compte les fluctuations de pression. La cartouche
che triangulaire pour le débit volumétrique entrant le raccordement à visser est parfaitement indiquée pour l'installation dans les blocs
1 ou 2. La section transversale d'étranglement réglée génère une forés et est installée dans des plaques sandwich (système modu­
perte de charge qui détermine le débit volumétrique. Lorsqu'il est laire vertical, feuilles correspondantes dans ce registre). Pour l'usi­
vissé, le limiteur se ferme pratiquement sans fuite. Le passage de nage du logement de cartouche dans des blocs en acier ou en
l'huile est possible dans les deux sens de passage. L'exécution aluminium, des outils de logement sont à disposition (en location ou
inoxydable est spécialement indiquée pour l'utilisation dans les en vente). Veuillez consulter les feuilles du registre 2.13.
environnements mouillés et salins.

SYMBOLE ACTIONNEMENT Broche de réglage M10 x 1

2 Actionnement S = réglage par clef blocable
Exécution D = réglage par bouton blocable
1 En option:
Angle d’actionnement G = réglage par poignée étoile
Course d’actionnement
ab = 1620 ° (4,5 rotations)
Sb = 4,5 mm

CODIFICATION

Etrangleur DN PM18 - - K9 #

Type de réglage Clef S
Bouton D
Capot de protection A

Cartouche à visser M18 x 1,5 0,32
3,2
Plage de débit volumétrique 0,32 l/min 25
nominal QN 3,2 l/min
25 l/min D1
Z604
Matière des joints NBR
FKM (Viton)
NBR 872

Inoxydable

Indice de changement (modifié par l‘usine)

2.4-510
