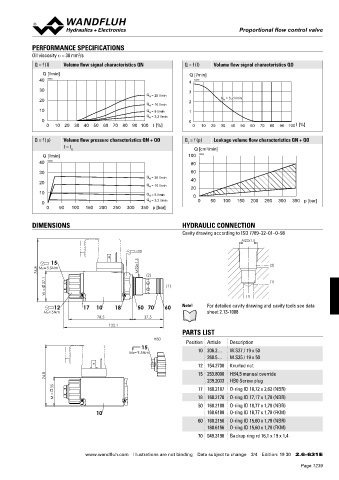

Proportional flow control valve
                                                                                     Proportional flow control valve


            PERFORMANCE SPECIFICATIONS
            Oil viscosity u = 30 mm /s
                             2
             Q = f (I)  Volume flow signal characteristics QN     Q = f (I)  Volume flow signal characteristics QO
                Q [l/min]                                           Q [l/min]
               40  K0963                                           4  K4220
               30                                                  3
                                                     Q  = 25 l/min
                                                     N
               20                                                  2           Q N  = 3,2 l/min
                                                     Q  = 16 l/min
                                                     N
               10                                    Q  = 8 l/min  1
                                                     N
                                                     Q  = 3,2 l/min
                                                     N
                0                                                  0
                 0   10  20  30  40 50 60 70 80 90  100 I    [%]     0  10  20  30  40  50  60  70  80  90  100  I [%]

             Q = f (p)  Volume flow pressure characteristics QN + QO  Q  = f (p)  Leakage volume flow characteristics QN + QO
                                                                   L
                       I = I G                                       Q [cm /min]
                                                                          3
                Q [l/min]                                          100  K0965
               40  K0964                                            80
               30                                                   60
                                                     Q  = 25 l/min  40
                                                     N
               20
                                                     Q N  = 16 l/min
                                                                    20
               10                                    Q N  = 8 l/min  0
                0                                    Q  = 3,2 l/min    0   50  100  150  200  250  300  350 p [bar]
                                                     N
                 0    50  100  150  200  250  300  350 p [bar]

            DIMENSIONS                                           HYDRAULIC CONNECTION
                                                                 Cavity drawing according to ISO 7789–22–01–0–98

                                                                                       M22x1.5
                                                 s30

                   15                                                                           (2)
               76.8   MD=5.5Nm                    M22x1.5  (2)
                 37.1                                                                           (1)
                                                           (1)
                  W =                                                                  (1)


                    12        17   10    18      50  70    60    Note!    For detailed cavity drawing and cavity tools see data
                MD=5Nm                                                    sheet 2.13-1008
                                    78.5            37.5
                                        122.1
                                                                 PARTS LIST
                                                       HB0        Position Article  Description
                                                   15
                                              MD= 9.5Nm                10 206.2…  W.S37 / 19 x 50
                                                                          260.5…  M.S35 / 19 x 50
                                                                       12 154.2700  Knurled nut
                  74.8                                                 15 253.8000  HB4,5 manual override
                                                                          239.2033
                                                                                  HB0 Screw plug
                    35                                                 17 160.2187  O-ring ID 18,72 x 2,62 (NBR)
                     M =                                               18 160.2170  O-ring ID 17,17 x 1,78 (NBR)
                                                                       50 160.2188  O-ring ID 18,77 x 1,78 (NBR)
                                   10                                     160.6188  O-ring ID 18,77 x 1,78 (FKM)
                                                                       60 160.2156  O-ring ID 15,60 x 1,78 (NBR)
                                                                          160.6156  O-ring ID 15,60 x 1,78 (FKM)
                                                                       70 049.3196  Backup ring rd 16,1 x 19 x 1,4


                               www.wandfluh.com  Illustrations are not binding  Data subject to change  3/4  Edition: 19 30  2.6-631 E
